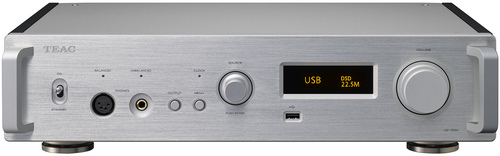

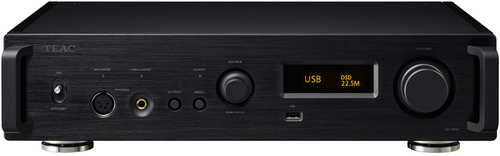

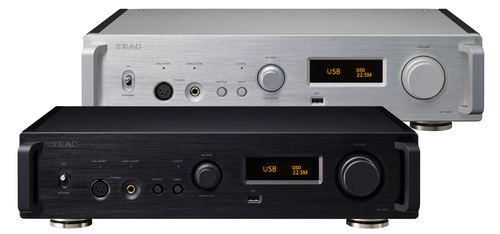

עם DAC דיסקרטי מקורי חדש שפותח , יחידת הכל-סביב המתקדמת הזו מרתקת כל אודיופיל בתור הליבה של מערכת שמע.
עם פונקציות USB DAC כבסיס, שולבו ברמה גבוהה נגן רשת, קדם מגבר אנלוגי, מגבר אוזניות ועוד פונקציות שונות.
ספינת הדגל הזו של TEAC עם DAC דיסקרטי TEAC ΔΣ (Delta Sigma) שפותחה לאחרונה השיגה רמה חדשה.
כנגן USB DAC ונגן רשת, 22.5MHz DSD ו-384kHz/32-bit PCM נתמכים. באמצעות ה-DAC הדיסקרטי TEAC ΔΣ החדש שפותח, כל האותות הדיגיטליים מומרים לאותות אנלוגיים עם איכות שמע גבוהה.
לא רק שזה יכול לשמש עבור כל השמעה דיגיטלית, ממערכות שבמרכזן PC או Mac ועד למערכות שרת אודיו המשתמשות ב-NAS והשמעה זורמת, גם יכול למלא תפקיד מרכזי במערכות כקדם מגבר עם כניסות אנלוגיות ודיגיטליות.
ה-UD-701N היא יחידה כוללת התומכת בגמישות בסגנונות האזנה חדשים בעידן חדש.
לצד מתן אפשרות להאזנה דרך רמקולים בשילוב עם מגבר כוח, הוא תומך גם ביציאה מאוזנת של אוזניות באמצעות שקע XLR בעל 4 פינים.
DAC section
DAC TEAC ΔΣ Discrete DAC × 2
Upconvert 2xFs / 4xFs / 8xFs (maximum 384kHz)

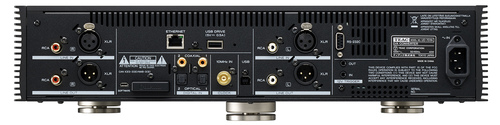

Analog audio inputs
Balanced
Connectors XLR × 1 pair
Input impedance 50kΩ
Maximum input level 5Vrms
Unbalanced
Connectors RCA Pin (gold-plated) × 1 pair
Input impedance 25kΩ
Maximum input level 2.5Vrms
Digital audio inputs
USB
Connectors USB B-type × 1, (USB2.0 compliant)
Supported formats
PCM 16 / 24 / 32bit
44.1k / 48k / 88.2k / 96k / 176.4k / 192k / 352.8k / 384kHz
DSD 2.8M / 5.6M / 11.2M / 22.5MHz
Coaxial
Connectors RCA Pin (god-plated) × 2 pairs
Input level 0.5Vp-p
Input impedance 75Ω
Supported formats
PCM 16 / 24bit
32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz
DSD 2.8MHz (176.4kHz/24bit DoP format)
Optical
Connectors Rectangular (TOS) × 2 pairs
Input level –24.0 to –14.5dBm peak
Supported formats
PCM 16 / 24bit
32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz
DSD 2.8MHz (176.4kHz/24bit DoP format)
ETHERNET
Connector RJ-45 × 1 (1000Base-T)
Supported formats
PCM 16 / 24 / 32bit
32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz / 352.8k / 384kHz (Stereo)
DSD 2.8M / 5.6M / 11.2M / 22.5MHz (Stereo)
Supported formats
PCM lossless FLAC, Apple Lossless (ALAC), WAV, AIFF, MQA
DSD lossless DSF, DSDIFF (DFF), DoP
Compressed audio MP3, AAC (m4a container)
USB flash drive
Connectors USB A-type × 2 (Front × 1, Rear × 1, USB2.0 compliant)
Supported file system FAT32, exFAT and NTFS single partation
Supported file format
PCM 16 / 24 / 32bit
32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz / 352.8k / 384kHz (Stereo)
DSD 2.8M / 5.6M / 11.2M / 22.5MHz (Stereo)
Supported file formats
PCM lossless FLAC, Apple Lossless (ALAC), WAV, AIFF, MQA
DSD lossless DSF, DSDIFF (DFF), DoP
Compressed audio MP3, AAC (m4a container)
Bluetooth®
Bluetooth® version 4.2
Output class Class2 (rrange: 10m)
Supported profile A2DP, AVRCP
Supported A2DP codec LDAC, LHDC, AAC, SBC, Qualcomm®aptX™ audio/HD audio
A2DP content protection SCMS-T
Number of saved pairings Maximum 8
Analog audio outputs
Balanced
Connectors XLR (gold-plated pins) × 1 pair
Output impedance 220Ω
Output level settings Selectable from Fixed (0dB), Fixed (6dB), Variable, or Off
Maximum output level 2.0Vrms (1kHz, Full-scale, 10kΩ loaded, FIxed at 0dB)
4.0Vrms (1kHz, Full-scale, 10kΩ loaded, FIxed at +6dB)
12Vrms (1kHz, Full-scale, 10kΩ loaded, Variable)
Unbalanced
Connectors RCA Pin (gold-plated) × 1 pair
Output impedance 180Ω
Output level settings Selectable from Fixed (0dB), Fixed (6dB), Variable, or Off
Maximum output level 2.0Vrms (1kHz, Full-scale, 10kΩ loaded, FIxed at 0dB)
4.0Vrms (1kHz, Full-scale, 10kΩ laoded, Fixed at 6dB)
6.0Vrms (1kHz, Full-scale, 10kΩ loaded, Variable)
Headphone outputs
Balanced
Connector 4-pin XLR × 1
Pin asign Pin1: L, Pin2: L–, Pin3: R+, Pin4: R–
Unbalanced
Connector 6.3mm Stereo jack (gold-plate) × 1
Maximum output power
Balanced 700mW + 700mW (32Ω loaded)
Unbalanced 500mW + 500mW (32Ω × 1 loaded)
Supported impedance 16 to 600Ω
Clock sync input
Connector BNC (gold-plated) × 1
Input frequency 10MHz
Input impedance 50Ω
Input level
Rectangle wave Equivalent to TTL
Sine wave 0.5 to 1.0Vrms
External control
Trigger Input (12V TRIGGER IN)
Connector 3.5mm Mono mini jack × 1
Input level 12V, 1mA
Trigger output (12V TRIGGER THRU)
Connector 3.5mm Mono mini jack × 1
Output level 12V
Maximum current supply 100mA
Audio performance *Measurement conditions: Input signal: 192kHz/24-bit PCM, Measurement output: RCA, DAC low-pass filter: On
Frequency response 5Hz to 80,000Hz (+1dB/–5dB)
Total harmonic distortion 0.002%
S/N ratio 108dB (A-Weight, 1kHz)
Power
AC120V, 60Hz
AC220 – 240V, 50/60Hz
Power consumption 40W
Standby power 0.4W
Overall dimensions 444 (W) × 111 (H) × 334 (D) mm (including protrusions)
Weight 11.8kg
Operating Temperature ＋5℃ to ＋35℃
Operating Humidity Range 5% to 85% (no condensation)
Storage Temperature Range –20℃ to ＋55℃
Included accessory Power cord, Remote control (RC-1330), AAA batteries × 2, Owner’s manual, Foot pad x 3
